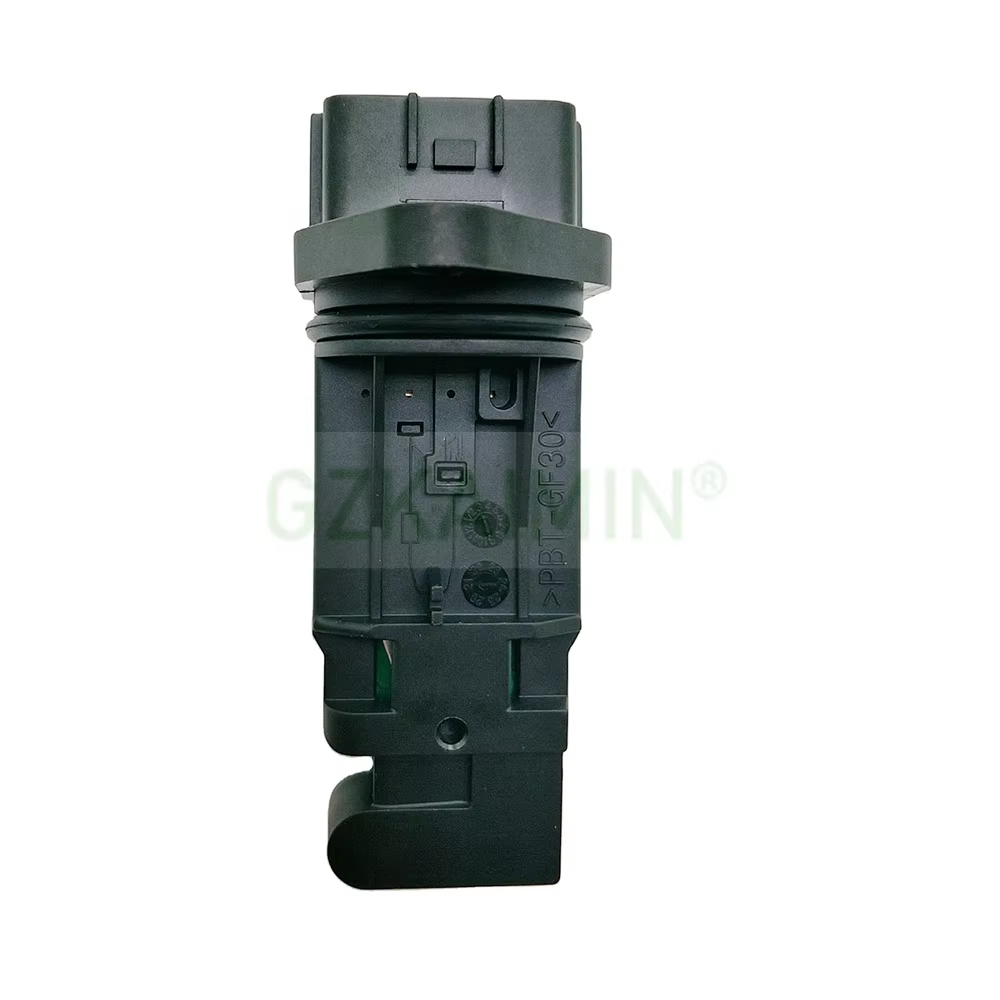

Nowoczesny przepływomierz powietrza znajduje się na pierwszej linii systemu zarządzania silnikiem, przekształcając objętość i gęstość powietrza dopływowego w sygnał wykorzystywany przez ECU do korekty dawkowania paliwa. Pył oraz drobne cząstki stałe przedostające się do układu dolotowego stanowią największe zagrożenie dla dokładności tego sygnału. Gdy ścierająca się kurzyna osadza się na wewnętrznym elemencie pomiarowym, odchylenia pomiarowe pojawiają się niemal natychmiast, a ich skutki obejmują spadek oszczędności paliwa, wzrost emisji zanieczyszczeń oraz pogorszenie komfortu jazdy. Zrozumienie mechanizmu zanieczyszczenia to pierwszy krok w kierunku jego skutecznego zapobiegania.
W jaki sposób pył pogarsza dokładność pomiaru przepływu powietrza
Dlaczego cząstki zawieszone zakłócają działanie elementu czujnikowego z cienką warstwą grzejną
Element czujnikowy z cienką warstwą grzejną — czyli element czujnika z cienką warstwą grzejną — wewnątrz miernika przepływu powietrza opiera się na cienkiej, elektrycznie nagrzewanej membranie utrzymywanej w stałej temperaturze wyższej niż temperatura przepływającego powietrza. Nagromadzenie kurzu na tej membranie działa jak izolacja termiczna, spowalniając utratę ciepła i zmuszając obwód sterujący do błędnej interpretacji rzeczywistej masy przepływającego powietrza jako niższej. Nawet cząstki o rozmiarach mniejszych niż jeden mikrometr osadzają się w postaci warstwy zmieniającej bilans cieplny, względem którego kalibrowano czujnik. W ciągu kilku tygodni eksploatacji odchylenie narasta aż do momentu, w którym jednostka sterująca silnikiem (ECU) wysyła polecenie dostarczenia niewłaściwej ilości paliwa dla rzeczywistej objętości powietrza dopływającego do silnika.
W jaki sposób zanieczyszczenie przesuwa stosunek powietrza do paliwa
Zanieczyszczony powietrze ssane zawiera nie tylko piasek; zawiera również mgiełkę oleju, sadzę i pył drogowy, które pokrywają mostek pomiarowy. Gdy sygnał pomiarowy spada, jednostka sterująca silnikiem interpretuje to jako mniejszy przepływ powietrza i ubogaca mieszankę, co podnosi temperaturę spalania oraz emisję tlenków azotu (NOx). Gdy czujnik w końcu zacina się, następuje korekcja w kierunku bardziej bogatej mieszanki, po czym cykl się powtarza. Zanieczyszczony miernik przepływu powietrza raportuje fałszywie niski przepływ powietrza znacznie wcześniej niż pojawi się jakikolwiek błąd elektroniczny. Badania laboratoryjne rozmontowanych jednostek zwracanych przez klientów wykazują, że mostek pomiarowy jest pokryty szarym nalotem krzemionki i węgla, który izoluje grzałkę.
Główne komponenty zapobiegające dostawaniu się pyłu do wnętrza miernika
Siatkowy filtr i znaczenie wielkości porów
Poprawnie zbudowany miernik przepływu powietrza rozpoczyna ochronę na wlocie od kalibrowanej siatki filtracyjnej, której rozmiar porów zapobiega przedostawaniu się cząstek ściernych, przepuszczając przy tym powietrze z minimalnym oporem. Zbyt gruba siatka pozwala na przedostanie się piasku do delikatnego mostka; zbyt drobna siatka ogranicza dopływ powietrza do silnika i wywołuje błąd spadku ciśnienia. Siatka umieszczona jest w gardle wlotu, chroniąc element typu „gorąca folia” lub „gorąca nić” położony w dalszej części układu. Dobór odpowiedniego rozmiaru porów wymaga zrównoważenia skuteczności filtrowania z utratą przepływu powietrza – jest to kompromis, którego każda koncepcja ochrony czujnika przepływu powietrza musi przestrzegać, aby zapewnić dokładność pomiaru.
Zamknięta obudowa i integralność uszczelki
Z tyłu ekranu ochrona czujnika przed wnikaniem zanieczyszczeń zależy od uszczelnionej obudowy oraz precyzyjnej uszczelki, które zapobiegają przepływowi nieoczyszczonego powietrza wokół elementu filtrującego. Każda szczelina wokół uszczelki pozwala pyłowi ominąć filtr i dotrzeć bezpośrednio na powierzchnię czujnika, całkowicie uniemieżniając siatkę. Wysokiej jakości przepływomierz powietrza wykonuje się z polimeru wzmocnionego szkłem, a uszczelkę przykleja się do frezowanego kołnierza, dzięki czemu drgania nie mogą spowodować powstania ścieżki przecieku. Regularna kontrola tej uszczelki to tani środek zabezpieczenia przed cichą utratą dokładności pomiaru oraz ochrony kalibracji, od której ECU zależy przy zapewnieniu stabilnego spalania.
Standardy ochrony przed wnikaniem – co zakupujący powinni wiedzieć
Co klasyfikacja IP zgodna z normą IEC 60529 ujawnia
Standard IEC 60529 definiuje kody ochrony przed wnikaniem (IP), które klasyfikują skuteczność obudowy w blokowaniu przedmiotów stałych i cieczy. Wyższa pierwsza cyfra oznacza silniejszą ochronę przed dostaniem się pyłu do obwodów wewnętrznych. Choć korpus przepływomierza powietrza nie może uzyskać pełnego stopnia ochrony IP6X, ponieważ powietrze musi przez niego przepływać, standard ten nadal określa sposób, w jaki producenci uszczelniają komorę elektroniczną i złącze. Osoby określające parametry techniczne porównujące komponenty powinny traktować oznaczenie IP jako dowód dyscyplinowanego inżynierii zapobiegającej przed dostaniem się pyłu do czujnika przepływu powietrza (MAF), a nie jako niejasne sformułowania marketingowe jakiegokolwiek dostawcy.
Dlaczego ISO 5011 kieruje projektowaniem filtracji wstępnej
ISO 5011 określa procedury badań ograniczenia przepływu powietrza przez filtry i pojemności pyłowej, stanowiąc pierwszą barierę ochronną, która chroni przepływomierz przed większością zanieczyszczeń. Zatkany lub przepuszczający powietrze filtr silnikowy wprowadza na element pomiarowy znacznie więcej brudu, niż może zatrzymać dowolny wewnętrzny ekran. Zespoły zakupowe powinny traktować stan filtra oraz ochronę przepływomierza jako jeden spójny system. Połączenie zweryfikowanego filtra z przepływomierzem zaprojektowanym z uwzględnieniem skutecznej ochrony czujnika przepływu powietrza zmniejsza liczbę wczesnych awarii we flocie pojazdów i utrzymuje wydajność silnika w zakresie tolerancji projektowych.
Zakup, kontrola i konserwacja zapewniające trwałą dokładność
Jak sprawdzić ekran wlotowy i uszczelkę
Podczas rutynowej obsługi usuń przewód doprowadzający powietrze i sprawdź siatkę wlotową pod kątem nagromadzonego kurzu, pozostałości owadów lub warstwy oleju ograniczających przepływ powietrza. Zatkana siatka symuluje uszkodzony element i zakłóca sygnał. Sprawdź uszczelkę pod kątem pęknięć, utraty sprężystości lub przesunięcia, które mogłyby umożliwić przepływ nieoczyszczonego powietrza wokół czujnika. Każde naruszenie uszczelnienia wymaga natychmiastowej wymiany uszczelki lub obudowy. Doświadczenia z zakurzonych budowisk wykazują, że pięciominutowa kontrola siatki zapobiega tygodniom niestabilnej pracy oraz chroni cienką warstwę grzejną czujnika przepływu powietrza przed ścieraniem.
Zwyczaje konserwacyjne zapewniające stabilność odczytów
Zamień filtr powietrza silnika zgodnie z interwałem serwisowym dla warunków ekstremalnych, gdy pojazdy poruszają się po żwirowych drogach, gospodarstwach rolnych lub placach budowy. Nigdy nie opryskuj mostka cienkiej warstwy (hot-film) środkiem czyszczącym bezpośrednio; używaj wyłącznie rozpuszczalnika zatwierdzonego do serwisowania czujników przepływu masy powietrza (MAF). Po każdej wymianie filtra utrzymuj układ dolotowy w stanie szczelnym i dokumentuj przypadki zanieczyszczenia dla poszczególnych pojazdów. Te praktyki wydłużają okres dokładnego działania elementu pomiarowego oraz chronią kalibrację, od której zależy jednostka sterująca silnikiem (ECU). Dyscyplinowana procedura konserwacji zapewnia, że miernik przepływu powietrza działa zgodnie z zaprojektowaną odpornością na kurz, a także utrzymuje niezawodną pracę silnika przez cały okres eksploatacji przy wysokim przebiegu.
Wytrzymałość przed pyłem w warunkach ekstremalnych decyduje o tym, czy przepływomierz powietrza zachowa kalibrację przez lata pracy w trudnych warunkach ssania. Kalibrowana siatka filtrująca, uszczelnione obudowy z nietkniętą uszczelką oraz systematyczna konserwacja wspólnie zapobiegają zanieczyszczeniu przed dotarciem do mostka cienkowarstwowego. Kupujący, którzy oceniają projekt ochrony IP oraz filtry umieszczone przed przepływomierzem, wybierają komponenty dłużej zachowujące dokładność i chroniące wydajność silnika we wszystkich pojazdach floty.
Najczęściej zadawane pytania
Pytanie
Co oznaczenie IP mówi kupującym o przepływomierzu odpornym na pył?
Odpowiedź: Oznaczenie IP zgodne ze standardem IEC 60529 wskazuje, jak skutecznie obudowa zatrzymuje cząstki stałe i wilgoć. Wyższa pierwsza cyfra oznacza lepszą odporność na przedostawanie się pyłu do obwodów elektronicznych. Kupujący powinni traktować to oznaczenie jako dowód starannej uszczelnienia złącza i komory elektronicznej. Umożliwia ono rozróżnienie rzetelnej inżynierii odporności na pył od ogólnikowych deklaracji dostawców przy porównywaniu komponentów przeznaczonych do pracy w trudnych środowiskach eksploatacyjnych.
Pytanie
Dlaczego pył osadzający się na elemencie cienkowarstwowym powoduje błędne korekty dawkowania paliwa?
Odpowiedź: Pył działa jak izolacja termiczna na podgrzanej membranie, spowalniając utratę ciepła do przepływającego powietrza. Obwód sterujący odczytuje wówczas niższy przepływ masy niż rzeczywisty, a jednostka sterująca silnikiem uboja mieszaninę paliwowo-powietrzną. To zwiększa temperaturę spalania i wywołuje cykle korekcyjne, których jednostka sterująca silnikiem nie jest w stanie rozwiązać. Wynikiem są niestabilne korekty ilości paliwa oraz nieregularne obroty jałowe — wszystko to pojawia się znacznie wcześniej niż kod usterki, a przyczyną jest zanieczyszczenie fizyczne, a nie awaria elektroniki.
Pytanie
W jaki sposób należy sprawdzić siatkę wejściową podczas serwisowania?
Odpowiedź: Usuń przewód dolotowy i sprawdź siatkę pod kątem nagromadzonego pyłu, pozostałości owadów lub warstwy oleju ograniczających przepływ powietrza. Przebadaj uszczelkę pod kątem pęknięć, utraty sprężystości lub przesunięcia, które mogą umożliwić przepływ nieoczyszczonego powietrza omijającego czujnik. Każde takie uszkodzenie wymaga natychmiastowej wymiany uszczelki lub obudowy. Pięciominutowa kontrola na zakurzonych stanowiskach zapobiega tygodniom niestabilnej pracy silnika i chroni gorącofilmowy element pomiarowy przed obciążeniem ściernym.
Pytanie
Czy uszczelniona obudowa może ulec awarii w przypadku degradacji uszczelki?
Odpowiedź: Tak. Uszczelnione obudowy działają wyłącznie wtedy, gdy uszczelka pozostaje nietknięta, ponieważ to właśnie uszczelka zapobiega przedostawaniu się nieoczyszczonego powietrza wokół filtra. Ciepło, wibracje i starzenie powodują utratę sprężystości lub pęknięcia, które tworzą ścieżkę przecieku. Gdy to nastąpi, pył dociera do powierzchni czujnika i unieszkodliwia siatkę wejściową. Testy spadku ciśnienia podczas produkcji potwierdzają prawidłowe osadzenie uszczelki, jednak kontrole w warunkach eksploatacyjnych pozostają konieczne, aby wykryć zużycie.
Pytanie
Który krok konserwacyjny najdłużej chroni element czujnika?
Odpowiedź: Zastąpienie filtra powietrza silnika zgodnie z interwałem dla warunków ekstremalnych zapewnia najdłuższą ochronę, ponieważ zatkany lub przepuszczający filtr wprowadza kurz bezpośrednio na mostek czujnika. Używaj wyłącznie rozpuszczalnika zatwierdzonego do serwisu czujników przepływu masy powietrza i utrzymuj przewód ssący uszczelniony po każdej wymianie. Rejestruj przypadki zanieczyszczenia dla każdego pojazdu, aby wcześnie wykrywać tendencje. Specyfikatorzy powinni łączyć zweryfikowany filtr z wiarygodnym miernikiem przepływu powietrza, aby zapewnić stałą dokładność w całym parku pojazdów.
