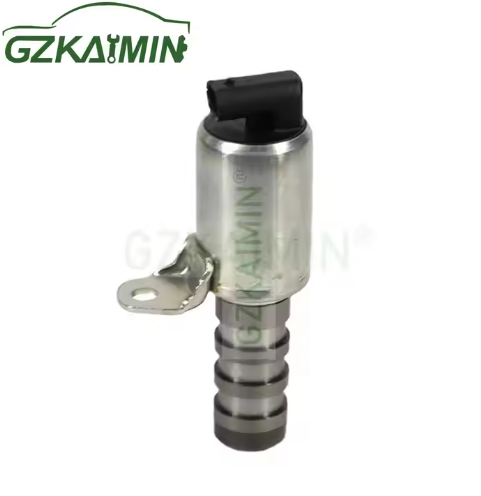

Instrukcja montażu zaworu VVT

Niezbędne narzędzia, części i przygotowania bezpieczeństwa do montażu zaworu VVT

Kluczowe narzędzia i autentyczne komponenty zaworu VVT

Precyzyjny montaż wymaga zastosowania specjalistycznych narzędzi: klucza dynamometrycznego z kalibracją (dokładność w zakresie ±3% dla zakresu 8–12 Nm), magnetycznych narzędzi do odzyskiwania elementów oraz uszczelniacza określonego przez producenta. Autentyczne komponenty zaworu VVT są obowiązkowe — jednostki pozamacierzowe wykazują o 23% wyższą częstość awarii pod wpływem cykli termicznych, zgodnie z testami układów napędowych SAE 2024. Kompletny zestaw musi zawierać:

• Uszczelki odporno na olej z twardością dopasowaną do fabrycznej
• Materiały blokujące gwint przeznaczone do ciągłego zanurzenia w oleju
• Piny pozycjonujące zapewniające precyzyjne dopasowanie zaworu elektromagnetycznego do wałka rozrządu

Badanie inżynieryjne układu napędowego z 2024 r. potwierdziło, że stosowanie narzędzi zalecanych przez producenta zmniejsza błędy montażu o 67% w porównaniu do alternatywnych, uniwersalnych rozwiązań.

Protokoły bezpieczeństwa: odłączenie akumulatora, specyfikacje momentów dokręcania oraz przygotowanie czystej strefy roboczej

Zawsze rozpocznij od odłączenia ujemnego przewodu akumulatora – jest to obowiązkowy krok zapobiegający przepływowi prądu zwrotnego, który może uszkodzić zawór elektromagnetyczny VVT podczas obsługi. Przygotuj strefę roboczą wolną od zanieczyszczeń, używając ściereczek bezwłóknistych oraz szczelnie zamkniętych, opatrzonych etykietami pojemników do organizacji elementów. Ścisłe przestrzeganie specyfikacji momentów dokręcania i kolejności dokręcania zalecanych przez producenta:

Czystość strefy roboczej ma kluczowe znaczenie: mikrozanieczyszczenia odpowiadają za 41% przypadków przedwczesnych awarii układu VVT (norma SAE J2902, 2023). Upewnij się, że wszystkie narzędzia do pomiaru momentu dokręcania posiadają certyfikat ISO 6789 i zostały skalibrowane w ciągu ostatnich sześciu miesięcy.

Wymiana precyzyjnego zaworu VVT: Etapowe demontaż i montaż

Diagnostyka przed montażem oraz depresuryzacja układu oleju silnikowego

Najpierw potwierdź awarię zaworu VVT za pomocą kodów OBD2 (np. P0011, P0021) lub objawów takich jak niestabilne obroty jałowe, zmniejszony moment obrotowy w zakresie niskich obrotów lub opóźniona reakcja na przyspieszenie. Następnie zdejmij nadciśnienie z układu oleju silnikowego, aby zapobiec niekontrolowanemu wyciekowi płynu:

1. Odłącz ujemny przewód akumulatora
2. Krótkotrwałe uruchomienie silnika (≤3 sekundy) przy włączonym zapłonie, ale z wyłączonym systemem paliwowym — lub uruchomienie i natychmiastowe wyłączenie — w celu usunięcia resztkowego ciśnienia oleju
3. Odkręć korek do lewienia oleju, aby usunąć blokadę próżniową

Ta trzystopniowa procedura zapobiega 74% wypadków wycieku oleju podczas uzyskiwania dostępu (Raport ASE dotyczący standardów konserwacji, 2023 r.).

Kontrolowany demontaż: usuwanie kolektora ssącego, obsługa wiązki przewodów oraz zarządzanie elementami mocującymi

Usuń komponenty metodycznie, aby uniknąć odkształcenia, niedoskonałej współosiowości lub uszkodzenia wiązki przewodów:

• Odkręć śruby kolektora ssącego w kolejności wzoru gwiazdy, aby zachować płaskość kołnierza
• Oznacz każdy złączy elektryczne taśmą malarską przedtem rozłączenie — w tym identyfikator obwodu i lokalizacja
• Sortuj elementy mocujące w magnetycznych tackach według długości, skoku gwintu oraz zastosowania

Zaaplikuj smar dielektryczny na wystające końcówki przewodów przed ponownym podłączeniem, aby zapobiec korozji. Nigdy nie wymuszaj montażu elementów — w przypadku oporu sprawdź, czy wszystkie śruby i zaciski utrzymujące wiązkę przewodów są całkowicie zwolnione.

Najlepsze praktyki montażu zaworu VVT: smarowanie uszczelki, dokładne wycentrowanie oraz kolejność dokręcania

Posmaruj nowe pierścienie O-ring tylko czystym olejem silnikowym — smary silikonowe powodują rozprężanie się uszczelek z nitrylu kauczuku i prowadzą do wycieków przy suchym starcie. Dokładnie wycentruj wypustki montażowe zaworu VVT względem nacięć fazera wału korbowego przed końcowym osadzeniem. Dokręcaj śruby stopniowo:

1. Dokręć wszystkie elementy mocujące ręcznie, równomiernie
2. Dokręć do 50% wartości końcowej zgodnie ze schematem krzyżowym
3. Zastosuj końcowy moment dokręcenia zgodnie ze specyfikacją producenta (dopuszczalna odchyłka ±5 Nm)

Nieprawidłowa kolejność dokręcania powoduje odkształcenie obudowy i jest przyczyną 70% wczesnych awarii zaworów elektromagnetycznych (Biuletyn techniczny producenta OEM nr VVT-2023-08). Przed ponowną montażem pokrywy zaworów sprawdź płynność ruchu tłoczka za pomocą testu bateryjnego 9 V — aktywacja powinna być natychmiastowa i spójna.

Weryfikacja funkcjonalności zaworu VVT oraz potwierdzenie jego parametrów po instalacji

Kompleksowa kontrola szczelności, kasowanie kodów usterki (DTC) oraz monitorowanie danych OBD2 w czasie rzeczywistym w celu oceny dokładności fazowania VVT

Rozpocznij weryfikację od szczegółowej kontroli szczelności wokół zespołu zaworu VVT. Wprowadź olej silnikowy zgodny z barwnikiem UV i uruchom silnik przy prędkości obrotowej 2000 obr/min przez dwa minuty przy lekkim obciążeniu; sprawdź wszystkie połączenia uszczelniające oraz powierzchnie montażowe w świetle UV. Potwierdź brak jakichkolwiek odczynów przecieków przed przejściem do kolejnego etapu.

Następnie wyczyść wszystkie kody usterki diagnostycznej (DTC) za pomocą profesjonalnego skanera diagnostycznego — nie tylko ogólnego czytnika kodów — aby całkowicie zresetować pamięć adaptacyjną kąta zapłonu ECM. Przeprowadź co najmniej trzy pełne cykle jazdy (zimny start → jazda autostradą → hamowanie → wyłączenie silnika), monitorując jednocześnie strumienie danych OBD2 w czasie rzeczywistym. Skup się na:

• Kącie korelacji wałka rozrządu i wału korbowego (wartość docelowa: odchylenie ≤ ±3° w zakresie 1 000–4 500 obr./min)
• Porównaniu zadanej i rzeczywistej pozycji otwarcia zaworów dolotowych/wylotowych
• Stabilności cyklu pracy elektrozaworu VVT (po nagrzaniu powinien ustalić się w granicach ±5% wartości zadanej)

Błędy korelacji przekraczające ±5° wskazują na niewłaściwe wyważenie, uszkodzone połączenia elektryczne lub pozostałe powietrze w obwodzie sterowania olejem — wymagają natychmiastowej ponownej kontroli orientacji montażowej, ciągłości przewodów oraz poziomu/jakości oleju. Zapisz wszystkie wartości bazowe i po instalacji w celu późniejszego wykorzystania w diagnozowaniu.

Często zadawane pytania

P: Jakie są objawy awarii zaworu VVT?

A: Typowymi objawami uszkodzenia zaworu VVT są niestabilne obroty jałowe, zmniejszony moment obrotowy w zakresie niskich obrotów, opóźniona reakcja na przyspieszenie oraz powiązane kody diagnostyczne OBD2, takie jak P0011 lub P0021.

P: Jak zapewnić dokładne spełnienie wymagań dotyczących momentu dokręcania podczas montażu?

A: Używaj narzędzi do dokręcania zgodnych ze standardem ISO 6789, które zostały skalibrowane w ciągu ostatnich sześciu miesięcy, oraz stosuj się do określonych przez producenta zakresów i kolejności momentów dokręcania.

P: Co należy zrobić w przypadku wykrycia wycieku po zainstalowaniu?

A: Przeprowadź szczegółową inspekcję przy użyciu oleju silnikowego kompatybilnego z barwnikiem fluorescencyjnym, sprawdzając wszystkie powierzchnie uszczelniające i montażowe pod światłem UV, oraz natychmiast usuń wszelkie stwierdzone usterki.
