Cewka zapłonowa znajduje się w centrum systemu iskrowego każdego silnika benzynowego i przekształca niskie napięcie 12 V w dziesiątki tysięcy woltów potrzebnych świecy zapłonowej. Wokół tego gwałtownego skoku napięcia izolacja decyduje, czy energia dotrze do świecy, czy uleczy. Dobór odpowiednich materiałów chroni wydajność silnika, oszczędność paliwa i kontrolę emisji, a także zapobiega usterkom utrudniającym jazdę.
Jak cewka zapłonowa podwyższa napięcie
Zasada podwyższania napięcia w cewce iskrowej

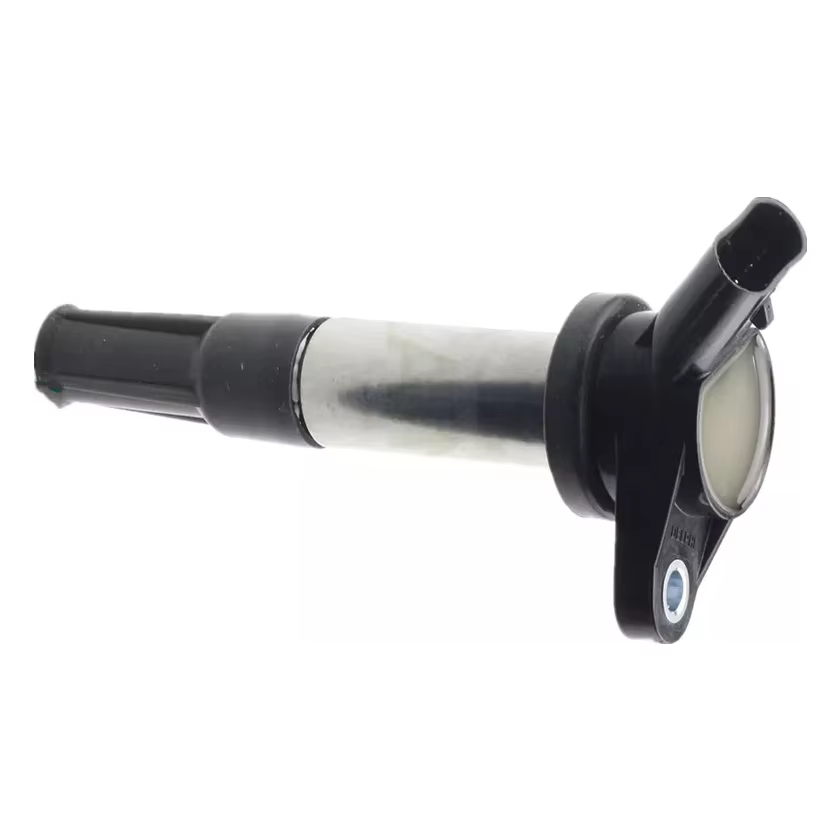

Cewka zapłonowa to zasadniczo mały transformator zbudowany z uzwojenia pierwotnego i uzwojenia wtórnego nawiniętych na wspólnym rdzeniu magnetycznym. Gdy prąd płynący przez uzwojenie pierwotne zostaje przerwany, zapadające się pole magnetyczne indukuje znacznie wyższe napięcie w uzwojeniu wtórnym. Typowa cewka iskrowa podnosi napięcie zasilania do 20 000–45 000 woltów – wystarczająco dużo, by przeskoczyć szczelinę świecy zapłonowej. Stosunek liczby zwojów oraz materiał rdzenia określają współczynnik podwyższania napięcia, podczas gdy izolacja otaczająca te uzwojenia decyduje o tym, czy wysokie napięcie pozostanie ograniczone wewnątrz.
Dlaczego strona wtórna wymaga silnej izolacji
Uzwojenia wtórne przewodzą najwyższe napięcie w całym układzie zapłonowym, dlatego bariera dielektryczna wokół nich musi wytrzymać przebicie przy skrajnie wysokich gradientach. Cienka emalia na cienkim drucie oraz masowe zalanie zapewniają ochronę warstwową. Bez odpowiedniej wytrzymałości dielektrycznej napięcie znajduje najkrótszą drogę do uziemienia. Dobra izolacja cewki zapłonowej zapobiega również przedostawaniu się wilgoci i powstawaniu ścieżek węglowych – dwóch powszechnych przyczyn niestabilnych przepięć w starszych silnikach poddawanych częstym cyklom nagrzewania. Inżynierowie określają minimalną wytrzymałość dielektryczną oraz monitorują próg częściowego wyładowania, aby bariera wytrzymała lata naprężeń związanych z przełączaniem. Wysoki wskaźnik odporności na ścieżkowanie porównawcze zapobiega tworzeniu się przewodzących ścieżek na powierzchni tworzywa sztucznego przy wzroście wilgotności.
Materiały izolacyjne chroniące zestaw cewek zapłonowych
Zalanie epoksydowe i kapturki silikonowe
Wypełnienie epoksydowe wypełnia wewnętrzną przestrzeń pakietu cewek, zapobiegając drganiom uzwojeń oraz uszczelniając je przed wodą, olejem i solnym opryskiem. Utwardzona żywica epoksydowa tworzy sztywną, wysokoprzepuszczalną powłokę odporną na cykle termiczne wynikające z powtarzających się zmian temperatury (gorąco-zimno) pod maską. Osłony silikonowe pokrywają zacisk wysokiego napięcia oraz połączenie wtykowe, zachowując elastyczność w szerokim zakresie temperatur, dzięki czemu nie pękają. Razem zapobiegają one zjawiskom korony elektrycznej, łuku elektrycznego oraz przeskoku zewnętrznego w obszarze wieży. Nowoczesne składniki zapewniają również odprowadzanie ciepła z miedzi, obniżając temperaturę najgorętszych punktów i spowalniając starzenie się materiałów. Niski współczynnik rozszerzalności cieplnej zapewnia szczelność uszczelki zarówno w zimie, jak i latem.
Korpusy z PBT i powłoka lakierowa
Kształtki z polibutylenu tereftalanu (PBT) i poliamidu (PA) utrzymują uzwojenia miedziane w precyzyjnym położeniu, stanowiąc jednocześnie pierwszą barierę izolacyjną między poszczególnymi zwojami. Kształtka z PBT odporność na ciepło i pełzanie, zapewniając stabilność geometrii. Następnie warstwa lakieru izolacyjnego łączy i uszczelnia każdą warstwę przewodu, zwiększając wytrzymałość dielektryczną oraz blokując wilgoć kapilarną. Wysokiej jakości izolacja cewki zapłonowej łączy wytrzymałą kształtkę z dokładnym nasyceniem lakierem, dzięki czemu nie pozostają żadne puste przestrzenie, które mogłyby ulec jonizacji. Po zanurzeniu zestaw poddawany jest pieczeniu, aby żywica całkowicie się utwardziła i połączyła z powierzchnią kształtki. Usuwa to puste przestrzenie, które w przeciwnym razie skupiałyby pole elektryczne i prowadziły do przebicia pod obciążeniem.
Gdy izolacja ulega uszkodzeniu, następuje przerywane zapłonienie
Rzeczywisty przypadek przerywanego zapłonienia spowodowany pęknięciem izolacji
Operator floty dostawczych zawiadomił o niestabilnej pracy na biegu jałowym oraz wystąpieniu zapisanego kodu błędu przekroczenia dopuszczalnej liczby chybionych zapłonów w pojeździe przejechałym 180 000 km. Tło: furgonetki wykonywały codziennie krótkie trasy i były stale narażone na nagrzewanie. Problem: w masie epoksydowej w pobliżu wieży pojawiła się mikroskopijna pęknięta, przez którą wilgoć przedostawała się do masy. Rozwiązanie: uszkodzona cewka zapłonowa została wymieniona na nową, wyposażoną w pełną wypełnienie epoksydowe oraz wzmocniony gumowy klosz z silikonu. Efekt: błąd chybionego zapłonu został wyeliminowany, korekty dawkowania paliwa powróciły do normy, a w ciągu kolejnych 40 000 km nie stwierdzono ponownego wystąpienia usterki.
Ścieżki wyładowań łukowych i utrata energii iskry
Gdy bariera dielektryczna ulega uszkodzeniu, wysokie napięcie przeskakuje przez pęknięcie zamiast przez przerwę w świecy zapłonowej. To wyładowanie iskrowe marnuje energię, nagrzewa tworzywo sztuczne i powoduje rozszerzanie się uszkodzenia. Kierowcy zauważają wahania działania silnika, słabe reagowanie na przyspieszenie oraz zwiększone emisje, ponieważ katalizator pracuje intensywniej. Gdy pozostawiono bez nadzoru, pojedyncza osłabiona cewka zapłonowa może obciążać sąsiednie cylindry. Regularna kontrola kapturka i wieży pod kątem śladów węglowych pozwala wykryć problem zanim doprowadzi on do awarii pojazdu na drodze. Prosta kontrola oporności miernikiem omomierzowym pomiędzy końcówką a obudową ujawnia przeciek, którego skaner diagnostyczny może nie wykryć. Wcześniejsza wymiana jednej osłabionej cewki chroni katalizator i utrzymuje poziom emisji w dopuszczalnym zakresie.
Normy, kontrola i konserwacja
Wskaźniki palności i bezpieczeństwa
Uznane obudowy cewek wykorzystują tworzywa sztuczne klasyfikowane zgodnie ze standardem UL 94 pod względem odporności na płomień, co ogranicza rozprzestrzenianie się ognia w przypadku awarii wewnętrznej. Maszyny i komponenty elektryczne wirujące są odnoszone do normy IEC 60034 pod względem klasy izolacji oraz wytrzymałości termicznej – jest to przydatny punkt odniesienia dla oceny odporności na temperaturę. Norma ISO 6469 dotyczy bezpieczeństwa elektrycznego w systemach pojazdów z napędem elektrycznym, podkreślając znaczenie izolacji dielektrycznej. Te standardy kierują doborem materiałów nawet w przypadku tradycyjnych platform spalinowych.
Kupuj, sprawdzaj i konserwuj mądrze
Zakupuj od dostawcy, który dokumentuje specyfikacje materiałów i klasyfikację termiczną zamiast podawać niejasne oświadczenia. Sprawdzaj osłony przy każdej obsłudze wtyczki pod kątem twardości, pęknięć lub białego, proszkowatego nalotu. Konserwuj je, utrzymując silnik w czystości i zapobiegając wyciekom oleju oraz płynu chłodzącego, które przyspieszają starzenie się izolacji. Zastępuj podejrzane cewki wyłącznie w zestawie kompatybilnym, ale tylko po potwierdzeniu usterki w trakcie diagnostyki, unikając zbędnych części. Przechowuj części zamienne w miejscu chronionym przed bezpośrednim działaniem słońca i wysokich temperatur, aby zachować właściwości żywicy epoksydowej i silikonu. Podczas montażu dokładnie osadź osłonę i unikaj skręcania przewodu, co może spowodować pęknięcie masy uszczelniającej. Upewnij się, że zamek łącznika kliknął prawidłowo, a także zapisz przebieg pojazdu w momencie wymiany, aby wykryć powtarzające się awarie w całej flotie.
Krótko mówiąc, materiały chroniące cewkę zapłonową działają jako system warstwowy: wylewka epoksydowa uszczelnia rdzeń, bobbiny z PBT i PA utrzymują uzwojenia, lakier izoluje każdą obrótkę, a gumowe kapturki z silikonu zapewniają elastyczność przy zaciskach. Skuteczna izolacja termiczna i elektryczna utrzymuje wysokie napięcie na właściwej ścieżce, zapobiega przeskokowi iskrowemu oraz wspiera stabilne spalanie. Dobór odpowiedniej izolacji wydłuża okres eksploatacji i chroni silnik przed przypadkowymi przerywaniami zapłonu.
Najczęściej zadawane pytania
Pytanie
Jaki materiał izolacyjny jest najczęściej stosowany wewnątrz zestawu cewek?
Odpowiedź: Wylewka epoksydowa jest najpowszechniej stosowanym środkiem uszczelniającym wewnętrznym – wypełnia ona wolne przestrzenie, aby zablokować uzwojenia i zapobiec przedostawaniu się wilgoci, oleju oraz soli. Bobbiny z PBT lub poliamidu zapewniają izolację między poszczególnymi obrotami, a zanurzenie w lakierze łączy każdą warstwę. Gumowe kapturki z silikonu chronią zaciski. Ten warstwowy system zapewnia wysoką wytrzymałość dielektryczną oraz odporność na cyklowanie termiczne – dlatego większość nowoczesnych cewek polega na nim, aby zapewnić niezawodną pracę przy wysokim napięciu.
Pytanie
Dlaczego pęknięta izolacja powoduje przerywanie zapłonu w silniku?
Odpowiedź: Pęknięta izolacja tworzy ścieżkę o niskim oporze do masy, więc wysokie napięcie przeskakuje przez uszkodzenie zamiast przez przerwę w świecy zapłonowej. To wyładowanie łukowe marnuje energię i powoduje brak zapłonu, co przejawia się niestabilnym obrotem jałowym oraz wahaniem mocy. Wilgoć i ślad węglowy pogarszają ucieczkę prądu. Wymiana uszkodzonego elementu oraz uszczelnienie wieży przywracają normalne spalanie i kasują zapisany kod usterki, zanim uszkodzenie rozszerzy się dalej.
Pytanie
W jaki sposób zalanie epoksydowe chroni uzwojenie wysokiego napięcia?
Odpowiedź: Zalanie epoksydowe otacza uzwojenia cewki zapłonowej sztywną, wysokoprzenikalną powłoką, która skutecznie zabezpiecza je przed wilgocią, olejem i wibracjami. Proces utwardzania eliminuje puste przestrzenie, w których mogłoby rozpocząć się wyładowanie koronowe, dzięki czemu napięcie pozostaje ograniczone do przewodu. Efektem jest stabilna rezystancja izolacji w szerokim zakresie temperatur oraz brak kapilarnych ścieżek dla wody. Dzięki tej ochronie cewki zalane epoksydem mają znacznie dłuższą żywotność niż konstrukcje otwarte w trudnych warunkach pod maską.
Pytanie
Czy cewka nadal może generować iskrę przy uszkodzonej gumowej osłonce z silikonu?
Odpowiedź: Uszkodzona osłonka może nadal przewodzić iskrę, ale ozon i ciepło powiększają każdą pękniętą szczelinę aż do przebicia zewnętrznie od złącza. Taka zewnętrzna łukowa rozładowanie omija świecę zapłonową, powodując niestabilne zapłonowe przerywania i zwiększając ryzyko pożaru w pobliżu oleju. Sprawdzaj osłonki pod kątem utraty elastyczności lub białych śladów ściekania przy każdej konserwacji i wymieniaj je przy pierwszych oznakach pęknięć, aby chronić cały układ zapłonowy przed uciążliwymi awariami łańcuchowymi.
Pytanie
Który stopień tworzywa sztucznego nadaje się do gorącego uzwojeniowego wałka umieszczonego pod maską?
Odpowiedź: Do uzwojeniowego wałka cewki nadają się stopnie PBT (polibutylene tereftalanu) oraz poliamidu przeznaczone do pracy w warunkach ciągłego nagrzewania – zapewniają one stabilne utrzymywanie uzwojeń bez pełzania. Szukaj klasyfikacji odporności na płomień zgodnej z normą UL 94 oraz klasy temperaturowej zgodnej z klasami izolacji IEC 60034. Stabilne tworzywo o niskim współczynniku kurczenia zachowuje dokładne odstępy między poszczególnymi zwojami, co gwarantuje stałą wytrzymałość dielektryczną przez lata cykli nagrzewania i ochładzania silnika.
