Apa Peran Sensor Posisi Throttle dalam Mesin?

Memahami Sensor Posisi Throttle (TPS) dan Fungsi Utamanya

Apa fungsi Sensor Posisi Throttle?

Sensor Posisi Throttle, atau disingkat TPS, mencatat posisi katup throttle pada setiap momen tertentu. Informasi sudut ini dikirimkan ke yang disebut Engine Control Unit (ECU). Apa artinya semua ini? Nah, hal ini memungkinkan kontrol yang jauh lebih baik terhadap campuran udara dan bahan bakar yang masuk ke mesin, yang secara langsung berdampak pada seberapa efisien mesin membakar bahan bakar dan seberapa halus mobil dikendarai secara keseluruhan. Untuk kendaraan yang dilengkapi sistem injeksi bahan bakar elektronik modern, TPS memainkan peran penting dalam memastikan jumlah bahan bakar yang tepat disuplai saat pengemudi membuka atau menutup throttle. Hal ini membantu mesin merespons dengan tepat, baik saat akselerasi cepat maupun melambat secara bertahap, sesuatu yang pasti dirasakan pengemudi dalam pengalaman berkendara sehari-hari.

Fungsi dasar dan lokasi Sensor Posisi Throttle

TPS terletak tepat di poros badan throttle, di mana ia berfungsi seperti resistor variabel. Secara sederhana, yang terjadi adalah TPS mengambil sudut pelat throttle dan mengubahnya menjadi sinyal tegangan yang dapat dimengerti oleh mobil. Ketika seseorang menekan pedal gas, tegangan juga meningkat secara signifikan. Tegangan awal sekitar setengah volt ketika mesin sedang dalam keadaan idle, lalu naik hingga sekitar empat setengah volt ketika throttle sepenuhnya terbuka. Informasi ini sangat dibutuhkan oleh ECU karena membantu menentukan seberapa besar beban mesin dan memutuskan jumlah bahan bakar yang harus dikirim selama momen akselerasi cepat. Tanpa pembacaan TPS yang tepat, seluruh sistem manajemen bahan bakar akan terus menerus menebak-nebak sepanjang waktu.

Cara Sensor Posisi Throttle Terintegrasi dengan Sistem EFI dan ECU

Sistem TPS saat ini menghasilkan sinyal digital yang jauh lebih jelas dibandingkan pendahulunya yang masih analog, dan juga merespons sekitar 5% lebih cepat. Saat unit kontrol mesin memproses kondisi yang terjadi, ia membandingkan informasi dari TPS dengan data dari sensor Mass Airflow dan sensor Manifold Absolute Pressure. Proses ini membantu menyesuaikan hal-hal seperti waktu pengapian busi, kecepatan idle mesin, serta pengelolaan emisi. Ambil contoh situasi di mana seseorang secara tiba-tiba membuka throttle secara penuh. Sistem perlu memperkaya campuran bahan bakar segera dengan mengubah durasi pembukaan injektor. Namun respons instan semacam ini hanya bisa terjadi jika ada umpan balik secara real-time yang berasal dari TPS yang berfungsi dengan baik.

Peran Sensor Posisi Throttle dalam Campuran Udara-Bahan Bakar dan Efisiensi Mesin

Penyesuaian Rasio Udara-Bahan Bakar Secara Real-Time Berdasarkan Data TPS

Sensor posisi throttle memainkan peran penting dalam seberapa baik mesin membakar bahan bakar karena sensor ini memberi tahu komputer di mana posisi throttle pada setiap momen tertentu. Ketika seseorang menekan pedal gas, tegangan secara bertahap meningkat dari sekitar setengah volt ketika sepenuhnya tertutup hingga hampir lima volt ketika sepenuhnya terbuka. Unit kontrol mesin kemudian menggunakan informasi ini untuk menentukan seberapa banyak bahan bakar yang harus disemprotkan ke setiap silinder. Hal ini membantu menjaga mesin tetap berjalan lancar sambil mempertahankan rasio optimal sekitar 14 koma 7 bagian udara terhadap satu bagian bahan bakar terlepas dari kondisi di jalan raya. Dan menariknya, ketika dikombinasikan dengan masukan dari sensor oksigen kecil yang tersembunyi di sistem pembuangan, penyesuaian dapat terjadi sangat cepat—kadang hanya dalam waktu lima puluh milidetik setelah seseorang menggerakkan kakinya di atas pedal akselerator.

Dampak Kinerja TPS terhadap Efisiensi Bahan Bakar dan Emisi

Sensor Posisi Gas (TPS) yang berfungsi baik dapat meningkatkan efisiensi bahan bakar di perkotaan sebesar 6-12% (EPA 2022) dengan mencegah pengayaan bahan bakar yang tidak diperlukan. Sensor yang rusak menyebabkan pembakaran tidak sempurna, meningkatkan emisi hidrokarbon hingga 30% dan oksida nitrogen sebesar 15%. Menurut Society of Automotive Engineers, data posisi throttle yang tidak akurat berkontribusi terhadap 23% kegagalan uji emisi.

Studi Kasus: Kerusakan TPS yang Mengakibkan Kondisi Campuran Bahan Bakar Terlalu Kaya/Terlalu Miskin

Analisis tahun 2023 terhadap 1.200 kendaraan dengan kode gangguan P0121/P0221 menemukan bahwa 68% mengalami kondisi campuran miskin saat idle (bacaan TPS di bawah 0,4V) dan campuran kaya saat beban (di atas 4,6V). Gangguan-gangguan ini menyebabkan:

• penurunan rata-rata efisiensi bahan bakar sebesar 15%
• peningkatan suhu konverter katalitik sebesar 40%
• Sering terjadi tersendat pada aplikasi throttle 25-35%
  Dalam 89% kasus, kalibrasi ulang atau penggantian memulihkan operasi normal, menegaskan peran penting TPS dalam pengendalian campuran bahan bakar.

Komunikasi antara Throttle Position Sensor dan Engine Control Module

Cara TPS Mengirimkan Sinyal Tegangan ke ECM Berdasarkan Sudut Throttle

Sensor Posisi Throttle berfungsi seperti potensiometer presisi, pada dasarnya mengubah pergerakan fisik pelat throttle menjadi tingkat tegangan yang berubah, biasanya berkisar antara 0,5 volt hingga 4,5 volt. Ketika seseorang menginjak pedal gas, tegangan akan meningkat secara proporsional dengan seberapa besar bukaan throttle - mulai dari posisi hampir tertutup saat kecepatan idle di mana bukaan mungkin kurang dari 10%, hingga akselerasi penuh ketika throttle sepenuhnya terbuka. Modul kontrol mesin modern menerima pembacaan tegangan kontinu ini dan mengubahnya menjadi informasi digital dengan menggunakan sistem referensi standar 5 volt. Hal ini memungkinkan kendaraan untuk memantau secara tepat posisi throttle pada waktu tertentu, terkadang akurat hingga sepersepuluh derajat pada model-model terbaru yang dilengkapi sensor kelas atas.

Respon ECM terhadap Input TPS: Pengaturan Timing Pengapian, Kontrol Idle, dan Manajemen Beban

Setelah menerima data TPS, Modul Kontrol Mesin memulai tiga respons utama:

• Pengapian : Memajukan percikan sebesar 2-6° per kenaikan throttle 10% saat beban (studi pengapian Federal Mogul 2022)
• Kontrol udara idle : Mengaktifkan katup bypass ketika posisi throttle turun di bawah 2%
• Manajemen beban transmisi : Memerintahkan penguncian torque converter berdasarkan laju perubahan throttle

Umpan Balik Loop Tertutup dalam Sistem ECU Modern untuk Kontrol Throttle yang Presisi

ECU modern menggunakan input TPS bersama dengan data MAF dan sensor oksigen untuk menghasilkan peta throttle adaptif, yang diperbarui 50-100 kali per detik pada mesin injeksi langsung. Sistem loop tertutup ini mengkompensasi:

• Keausan mekanis pada throttle body (dapat mentolerir osilasi bilah hingga 0,2 mm)
• Perubahan sinyal akibat perubahan suhu
• Perpindahan beban cepat selama perpindahan gigi
  Dibandingkan dengan sistem open-loop awal dengan toleransi kesalahan ±5%, sistem closed-loop saat ini mempertahankan akurasi ±0,8% yang esensial untuk memenuhi standar EURO 7 dan EPA Tier 4.

TPS di Antara Sensor Mesin Lainnya: Hirarki dan Integrasi Sistem

Membandingkan Sensor Posisi Katup Gas dengan Sensor MAF dan MAP

Mesin modern bergantung pada tiga sensor utama untuk memastikan proses pembakaran berjalan dengan benar: sensor Mass Airflow (MAF), sensor Manifold Absolute Pressure (MAP), dan sensor Throttle Position Sensor (TPS). Secara dasar, MAF memberi tahu mesin berapa banyak udara yang masuk, sementara MAP memantau tekanan di dalam manifold hisap. Sementara itu, TPS memberikan pembaruan terus-menerus mengenai posisi bilah throttle pada setiap momen tertentu. Semua sinyal ini membantu Engine Control Module melakukan verifikasi antara apa yang dipikirnya terjadi dan apa yang sebenarnya terjadi ketika seseorang menginjak pedal gas. Ketika pengemudi menginjak akselerator dengan keras, pembacaan TPS menjadi sangat penting karena sensor MAF biasanya agak lambat dalam merespons perubahan mendadak pada kondisi aliran udara.

Peran TPS dalam Perhitungan Beban Mesin dan Prioritas Masukan Sensor

Modul kontrol mesin (ECM) bergantung pada sinyal tegangan sensor posisi throttle (TPS) untuk mengetahui keinginan pengemudi dari kendaraan. Saat kondisi berjalan lancar pada kecepatan konstan, sensor aliran udara massa (MAF) dan sensor tekanan absolut manifold (MAP) mengambil peran dalam menghitung beban mesin. Namun ketika terjadi aksi—seperti akselerasi mendadak atau menanjak di jalan yang curam—TPS tiba-tiba menjadi yang terpenting dalam prioritas masukan. Hal ini masuk akal, karena ketika seseorang menekan pedal gas secara tiba-tiba, perubahan aktual pada aliran udara atau tekanan di dalam sistem intake membutuhkan waktu sekitar 100 hingga 300 milidetik untuk terdaftar setelah throttle mulai terbuka. Keterlambatan ini berarti ECM perlu bertindak cepat berdasarkan informasi yang diterimanya dari TPS sebelum menunggu konfirmasi dari sensor lain.

Meningkatnya Pentingnya Akurasi TPS dalam Sistem Injeksi Langsung dan EFI Canggih

Dalam hal mesin injeksi langsung dan bertenaga turbo, kontrol yang lebih baik atas campuran udara-bahan bakar telah membuat Sensor Posisi Throttle (TPS) jauh lebih penting daripada sekadar komponen cadangan. Saat ini, Unit Kontrol Mesin (ECU) menggabungkan informasi dari TPS bersama dengan posisi poros engkol dan data yang diberikan oleh sensor oksigen. Kombinasi ini memungkinkan sistem untuk mengatur waktu injeksi bahan bakar dengan akurasi hingga pecahan milidetik. Menurut studi terbaru yang dikutip dalam Laporan Integrasi Sensor Otomotif 2024, bahkan kesalahan kecil dalam pembacaan TPS di atas 2 persen dapat menyebabkan penurunan efisiensi bahan bakar sekitar 9 persen sekaligus meningkatkan emisi berbahaya NOx sebesar 15 persen. Seiring mobil beralih dari sistem mekanis konvensional ke sistem throttle elektronik, peran TPS telah meluas melebihi fungsi pemantauan semata. TPS kini turut membentuk responsivitas pedal gas dan berperan dalam menjaga stabilitas kendaraan selama akselerasi pada sistem injeksi bahan bakar modern.

Mendiagnosis dan Memelihara Kinerja Sensor Posisi Gas

Gejala Umum TPS Rusak: Tersendat, Mati Mesin, dan Masalah Putaran Mesin

TPS yang rusak mengganggu kenyamanan berkendara, sering menyebabkan tersendat saat akselerasi, mesin mati tak terduga saat idle, atau putaran mesin tidak stabil antara 500-1.500 RPM. Masalah ini disebabkan oleh sinyal tegangan yang terganggu sehingga ECU tidak dapat memahami posisi throttle secara akurat, mengakibatkan koordinasi udara-bahan bakar menjadi buruk.

Lampu Periksa Mesin dan Kode Gangguan Diagnostik (P0121, P0221)

Kerusakan TPS yang berkelanjutan biasanya memicu lampu Periksa Mesin bersama dengan kode OBD-II. P0121 menunjukkan tegangan tidak konsisten antara posisi throttle tertutup dan terbuka penuh, sedangkan P0221 mengacu pada progresi tegangan yang tidak linear selama pergerakan throttle. Teknisi menggunakan kode ini bersama data langsung untuk memastikan kerusakan sensor sebelum menggantinya.

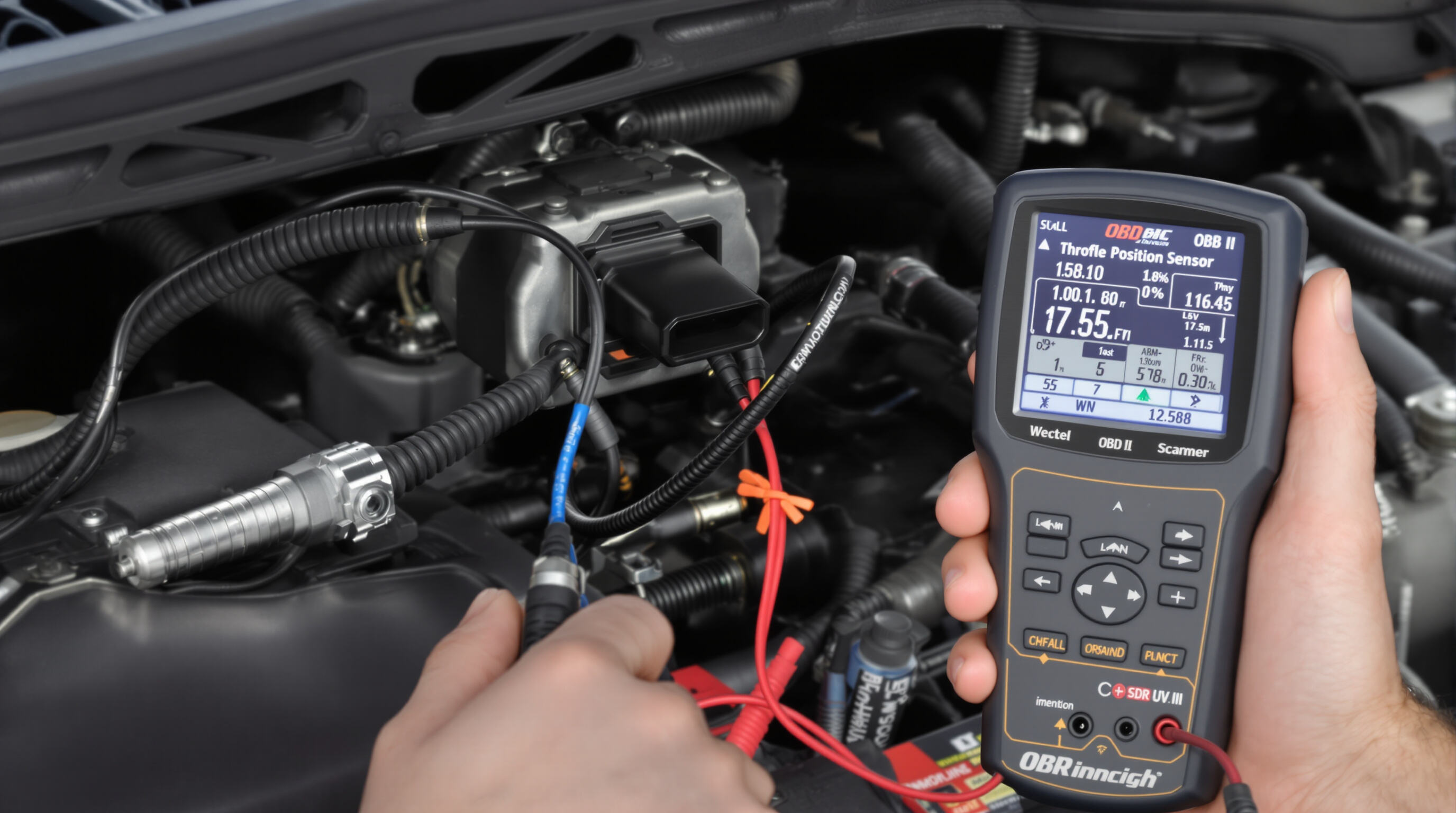

Menguji TPS dengan Multimeter dan Scanner OBD-II

Diagnosis yang akurat membutuhkan dua alat:

1. Multimeter digital : Mengukur tegangan pada konektor TPS, memverifikasi output antara 0,5V (tertutup) dan 4,5V (terbuka)
2. Pemindai OBD-II : Memantau data posisi throttle secara real-time sehubungan dengan input pedal
   Penyimpangan yang melebihi ±0,7V dari spesifikasi atau pembacaan yang tidak berubah selama aktuasi mengonfirmasi kegagalan sensor.

Prosedur Rekalibrasi TPS Setelah Penggantian

Rekalibrasi pasca penggantian sangat penting untuk operasi yang benar:

1. Setel ulang memori adaptif ECU menggunakan alat pemindai dua arah
2. Lakukan prosedur belajar idle: jalankan mesin pada putaran idle selama 2 menit dengan aksesori dimatikan
3. Pastikan tegangan throttle tertutup terbaca 0,48–0,52V melalui alat pemindai
   Melewatkan rekalibrasi dapat menyebabkan ketidakstabilan putaran idle atau masalah pada konverter torsi transmisi.

FAQ

Apa saja tanda-tanda Throttle Position Sensor yang rusak?

Tanda-tanda TPS yang rusak termasuk mesin tersendat saat akselerasi, mesin mati mendadak saat idle, putaran mesin tidak stabil, dan RPM yang berfluktuasi. Lampu Check Engine juga dapat menyala bersama dengan kode masalah diagnosis.

Bagaimana Throttle Position Sensor mempengaruhi efisiensi bahan bakar?

TPS yang berfungsi dengan baik memastikan campuran udara-bahan bakar yang tepat, sehingga mengoptimalkan efisiensi bahan bakar dan mengurangi emisi. TPS yang rusak dapat menyebabkan pembakaran tidak sempurna dan meningkatkan emisi.

Bagaimana teknisi mendiagnosis kesalahan pada TPS?

Teknisi mendiagnosis kesalahan TPS menggunakan alat pemindai OBD-II dan multimeter digital untuk memeriksa keluaran tegangan dan memastikan kerusakan sensor melalui data real-time.

Mengapa kalibrasi ulang penting dilakukan setelah penggantian TPS?

Kalibrasi ulang memastikan TPS mengirimkan sinyal yang akurat ke ECU, menjaga stabilitas putaran mesin saat idle dan mengoptimalkan fungsi transmisi. Melewatkan kalibrasi ulang dapat menyebabkan ketidakstabilan putaran mesin.
