Czujnik tlenu działa w jednym z najbardziej ekstremalnych miejsc w pojeździe. Zainstalowany bezpośrednio w strumieniu spalin, podlega działaniu skrajnych temperatur, kwasowego skroplin, soli drogowej oraz ciągłych drgań. Taki element musi więc funkcjonować tam, gdzie zwykłe komponenty ulegają awarii. Korozja to cichy zabójca tych części: gdy tylko zaczynają się utleniać styki lub pęka obudowa, dokładność sygnału gwałtownie spada, a system zarządzania silnikiem traci swoje sprzężenie zwrotne. Niewielu nabywców zauważa to zagrożenie, dopóki uszkodzony element nie spowoduje zapalenia się lampki kontrolnej silnika oraz nagłego spadku zużycia paliwa na milę.
Środowisko układu wydechowego i związane z nim zagrożenie korozją
Sól, wilgoć i atak chemiczny w układach wydechowych
Czujnik tlenu działa w miejscu, gdzie spotykają się spaliny, para wodna i sól do odśnieżania. Zimowe drogi są opryskiwane roztworem soli chlorkowej, który dociera do obudowy czujnika przez rozpryskiwanie kół i kanały nadwozia. W połączeniu ze związkami siarki i azotu zawartymi w spalinach tworzy on silnie korozyjny elektrolit. Korozja galwaniczna atakuje wówczas połączenia różnych metali, a wilgotne powietrze przyspiesza utlenianie odsłoniętych zacisków. Bez odpowiedniego projektu ochronnego sondę lambda można uszkodzić już w trakcie jednej zimy.
Kosztowna awaria korozyjna floty przybrzeżnej
Regionalna firma kurierska działająca w pobliżu portu na wybrzeżu Zatoki Meksykańskiej zauważyła wzrost zużycia paliwa w dwunastu furgonetkach. Technicy początkowo winili oprogramowanie sterujące silnikiem. Prawdziwą przyczynę wykryto podczas inspekcji: na zaciskach czujników tlenu pojawił się zielony osad tlenku miedzi, a gumowa osłona przewodów stwardniała i pękła. Powietrze morskie zawierające sól oraz codzienne mycia spowodowały uszkodzenie niechronionej powłoki ochronnej. Wymiana czujników na wersje odporno na korozję oraz uszczelnienie złączy przywróciły poprzedni poziom oszczędności paliwa i całkowicie wyeliminowały występujące okresowo błędy wskazujące na ubogą mieszankę w ciągu dwóch tygodni. Wniosek był oczywisty: w klimatach słonych i wilgotnych stopień ochrony przed wnikaniem zanieczyszczeń (IP) oraz jakość powłoki ochronnej na zaciskach decydują o tym, czy sondę lambda będzie można używać przez jeden sezon czy przez pięć. Floty, które przeszły na części z uszczelnionymi złączami i korpusami ze stali nierdzewnej, zgłosiły mniejszą liczbę nagłych postołów oraz bardziej stabilne pomiary składu spalin w ciągu kolejnego roku.
Podstawowe metody ochrony wysokiej jakości czujnika tlenu
Korpus z siarczku polifenilenowego (PPS), stalowa osłona i powłoka końcówek

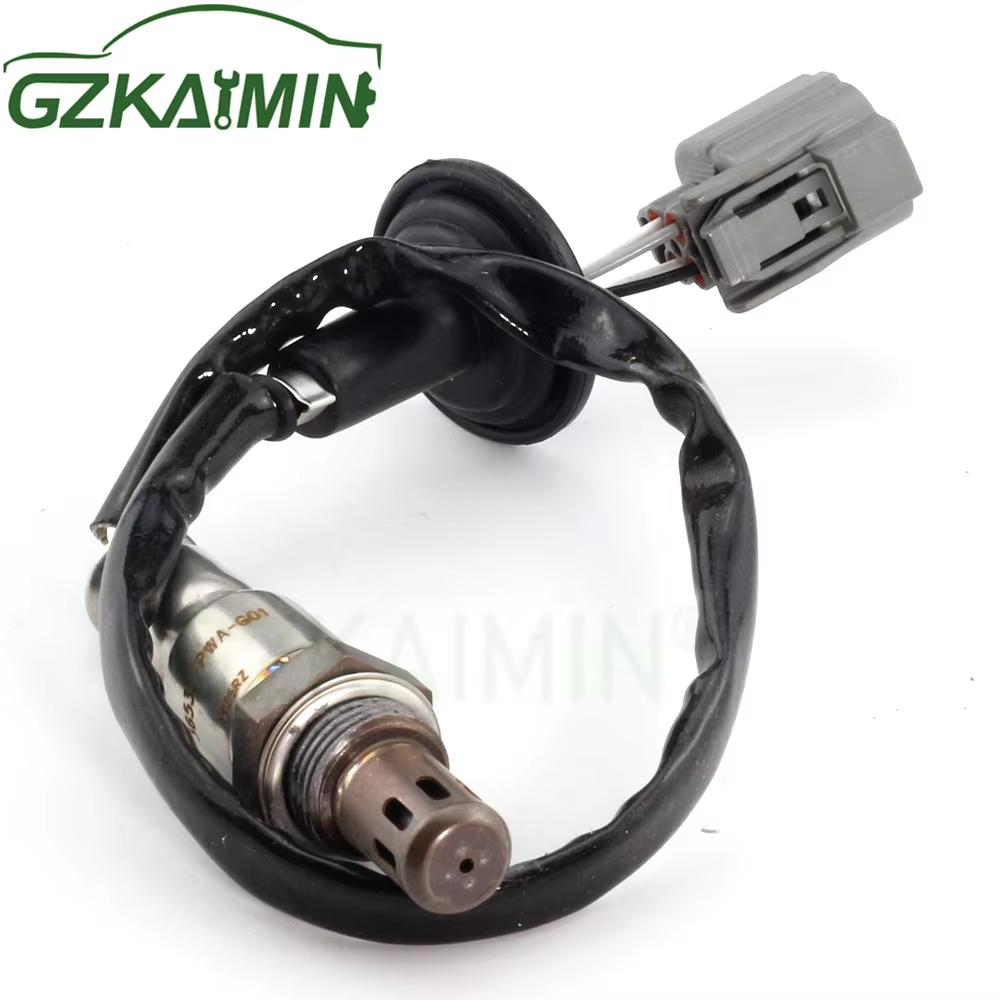

Wysokiej jakości czujnik tlenu zaczyna się od korpusu z siarczku polifenilenowego (PPS). PPS wykazuje odporność na wysokie temperatury oraz działanie chemiczne, dlatego nie mięknie ani nie pochłania wilgoci jak zwykłe tworzywa sztuczne. Korpus sondy jest owinięty stalową osłoną nierdzewną, która skutecznie chroni przed kwasem spalinowym i cyklami termicznymi. Końcówki są pokryte warstwą niklu, pod którą znajduje się cienka warstwa złota: nikel zapobiega korozji, a złoto zapewnia niskooporowy kontakt, który wytrzymuje tysiące cykli nagrzewania bez utraty właściwości przez utlenianie.
Wodoszczelny przewód i uszczelnione złącza
Korozja zazwyczaj rozpoczyna się od przewodów, a nie od elementu. Sensor odporny na korozję jest więc dostarczany z wodoszczelnym przewodem i formowanymi, uszczelnionymi łącznikami, które chronią ścieżkę sygnału czujnika tlenu. Ta ochrona czujnika O2 przed korozją utrzymuje obwód sygnałowy suchy, nawet gdy otaczające elementy układu wydechowego zaczynają rdzewieć. Zastosowano smar dielektryczny oraz gumowe pierścienie uszczelniające, aby zapobiec przedostawaniu się wilgoci. Ochrona przed przedostawaniem się wilgoci w miejscu łączenia zapobiega powstaniu przewodzącej ścieżki, która powoduje błędne odczyty. Gdy uszczelka przewodu pozostaje nietknięta, sondę lambda nadal dostarcza czystego sygnału nawet podczas przejazdu przez zalane ulice czy podczas mycia pod wysokim ciśnieniem.
Nauka i normy stojące za odpornością na korozję
Jak działają procesy metalizacji i powlekania
Na takim komponencie wydajność ochronna wynika z inżynierii warstwowej. Podstawowy metal jest oczyszczany, a następnie pokrywany warstwą niklu metodą elektrolityczną, tworząc gęstą barierę przeciwko atakowi elektrochemicznemu. Następnie nanosi się cienką warstwę złota lub cyny w celu zapewnienia dobrej lutowalności i stabilności kontaktu. Narażone powierzchnie mogą być pokrywane ceramiczną warstwą czujnikową odporną na kwasy spalinowe. Grubość każdej warstwy jest ściśle kontrolowana: zbyt cienka warstwa pokrycia pozostawia mikroskopijne otwory, podczas gdy zbyt gruba może pęknąć pod wpływem naprężeń termicznych podczas długotrwałej jazdy. W nowoczesnych liniach produkcyjnych stosuje się również pieczeniową, hydrofobową uszczelkę na wejściu przewodu, która zapobiega wnikaniu wilgoci kapilarnej w kierunku elementu czujnikowego nawet po wielokrotnych cyklach zmian temperatury przez lata użytkowania. Zweryfikowana warstwa ochronna czujnika skutecznie odpycha wilgoć od elementu czujnikowego, podczas gdy pokrycie metalowe pełni tę samą funkcję w odniesieniu do zacisków.
Zweryfikowane w teście oporu na mgłę solną oraz zgodne ze standardami branżowymi
Część zweryfikowana zgodnie ze standardem ISO 9227 pod względem narażenia na neutralny spray solny potwierdza swoją trwałość w kontrolowanym komorze symulującej lata korozji przybrzeżnej. Czas trwania sprayu oraz ocena wyników są określone w normie ASTM B117, natomiast norma IEC 60068 obejmuje odporność środowiskową elektroniki motocyklowej i samochodowej. Te standardy zapewniają flotom mierzalny punkt odniesienia: komponent, który wytrzymuje długotrwałe testy z użyciem sprayu solnego, przetrwa dłużej niż niechronione alternatywy w rzeczywistych układach wydechowych. Niezależne laboratoria raportują wyniki w godzinach narażenia, umożliwiając działom zakupów porównywanie odporności na korozję w sposób obiektywny, a nie poleganie na niejasnych deklaracjach.
Zakup, instalacja i konserwacja w celu zapewnienia długiej trwałości
Wskazówki dotyczące inspekcji i zakupów
Zespoły zakupów powinny zweryfikować wymienione metody ochrony, zamiast polegać na materiałach marketingowych przy wyborze czujnika tlenu. Sprawdź, czy w opisie produktu podano obudowę z PPS, płaszcz ze stali nierdzewnej oraz pokrycie styków niklem lub złotem. Zażądaj dokumentacji testów odporności na korozję w środowisku solnym z odniesieniem do normy ISO 9227. Dopasuj sondę lambda do konkretnego modelu pojazdu, ponieważ błędy montażu narażają gwint na przecieki. Zakupuj u dostawców posiadających sprawdzalną historię produkcji oraz przejrzyste deklaracje materiałów. Udokumentowana klasa ochrony IP (ingress protection) oraz podana grubość warstwy pokrycia świadczą o rzeczywistej dyscyplinie inżynierskiej, podczas gdy anonimowe oferty ukrywają właśnie te szczegóły, które decydują o trwałości w użytkowaniu. Wymaganie dowodów odporności czujników O2 na korozję – np. wyników testów w środowisku solnym – pozwala odróżnić części zaprojektowane inżyniersko od kopii wyłącznie estetycznych.
Codzienne czynności konserwacyjne zapobiegające korozji
Dyscyplina instalacji chroni inwestycję. Zastosuj związek dielektryczny na zaciskach, dokręć czujnik zgodnie ze specyfikacją momentu obrotowego i nigdy nie ponownie używaj uszkodzonego (pękniętego) osłonki przewodu. Podczas serwisu sprawdzaj łącza pod kątem białego nalotu lub zieleni, które sygnalizują wczesne utlenianie. Przemywaj obszary podwozia w okresie zimowym, aby usunąć nagromadzenie chlorków, ale unikaj kierowania strumienia wysokiego ciśnienia bezpośrednio na łącznik. Kilka minut inspekcji przy każdej interwencji serwisowej znacznie wydłuża czas użytkowania czujnika tlenu poza sezonem korozji.
Odporność na korozję jest zaprojektowana, a nie przypadkowa. Wysokiej jakości czujnik tlenu z obudową z PPS, stalą nierdzewną, pokrytymi warstwą metalu zaciskami oraz uszczelnionym przewodem zapewnia dokładne dane o spalinach nawet w obecności soli, wysokiej temperatury i wilgoci. Wybór zweryfikowanych części oraz stosowanie się do prostych procedur konserwacji przekształca wrażliwy element w niezawodny komponent dla całego pojazdu.
Najczęściej zadawane pytania
Pytanie
Jakie powłoki ochronne stosuje czujnik odporny na korozję?
Odpowiedź: Jakościowy czujnik tlenu opiera się na wielowarstwowej obronie: obudowa z PPS zapobiega atakowi chemicznemu, stal nierdzewna osłania przed kwasami spalinowymi, a pokrycie styków niklem z dodatkiem złota zapobiega utlenianiu. Wodoszczelny przewód z uszczelnionymi łącznikami zapobiega przedostawaniu się wilgoci do okablowania. Razem te środki zabezpieczają element pomiarowy i styki, dzięki czemu komponent wytrzymuje działanie soli, wilgotności i wysokiej temperatury, które niszczyłyby niechronione części.
Pytanie
Dlaczego korozja ma tak duże znaczenie w układach wydechowych?
Odpowiedź: Układy wydechowe skupiają w jednej strefie ciepło, wilgoć i gazy korozyjne. Sól drogowa i skroplina tworzą elektrolit, który napędza korozję galwaniczną i elektrochemiczną na odsłoniętym metalu. Gdy styki lub obudowa ulegają degradacji, czujnik przesyła błędne napięcie, co powoduje, że silnik pracuje na mieszance bogatej lub ubogiej. To zwiększa zużycie paliwa i obciąża katalizator. Odporność na korozję jest zatem niezbędna do niezawodnego sterowania zwrotnego.
Pytanie
W jaki sposób nanosi się pokrycia antykorozyjne na styki czujników?
Odpowiedź: Złącza są czyszczone, a następnie pokrywane warstwą niklu metodą elektrolityczną, tworząc gęstą barierę przeciwkorozyjną. Dodatkowo nanoszona jest cienka powłoka złota lub cyny zapewniająca stabilny i niskooporowy kontakt. Grubość powłoki jest ściśle kontrolowana, ponieważ zbyt cienka powłoka pozostawia mikroskopijne otwory, a zbyt gruba pęka pod wpływem cykli termicznych. Niektóre odsłonięte powierzchnie otrzymują dodatkowo ceramiczną powłokę odporną na kwas spalinowy, kończąc tym samym kompletny system ochrony.
Pytanie
Czy testy w komorze solnej pozwalają przewidzieć rzeczywistą żywotność czujnika?
Odpowiedź: Testy w komorze solnej dostarczają silnego i powtarzalnego wskaźnika trwałości. Zgodnie ze standardami ISO 9227 i ASTM B117, elementy są narażane na przyspieszone oddziaływanie chlorków, symulujące warunki występujące w rejonach nadmorskich oraz na drogach zimą. Czujnik, który przejdzie rozszerzone testy, zazwyczaj przetrwa dłużej niż nieobrobione jednostki w codziennych warunkach pracy w układzie wydechowym. Choć testy te nie odzwierciedlają wszystkich zmiennych występujących na drodze, pozostają uznawanym standardem porównawczym odporności na korozję.
Pytanie
Które cechy wskazują, że czujnik został zaprojektowany z myślą o odporności na korozję?
Odpowiedź: Szukaj zadeklarowanego obudowania czujnika PPS, stalowego futerału ze stali nierdzewnej oraz pokrycia styków niklem lub złotem, a także wodoodpornego przewodu z uszczelnionymi łącznikami. Zapytaj dostawców o wyniki testów odporności na korozję w oparciu o normę ISO 9227 (test w roztworze soli morskiej) i upewnij się, że sondę lambda dopasowano do danej platformy pojazdu. Przejrzysta dokumentacja materiałów oraz weryfikowalne dane dotyczące procesu produkcji stanowią silniejszy dowód odporności na korozję niż niejasne deklaracje wydajności.
