Wybór odpowiedniego miernika przepływu powietrza dla silnika nie polega na wzięciu dowolnego podobnego elementu. Silniki benzynowe i wysokoprężne różnią się sposobem „oddychania”, a czujnik raportujący jednostce sterującej silnika objętość zasysanego powietrza musi być do tego dostosowany. Niezgodny element powoduje niestabilne obroty jałowe, błędne korekty dawkowania paliwa oraz niepowodzenie kontroli emisji. W tym przewodniku wyjaśniono, jak dobrać odpowiedni komponent, uwzględniając typ silnika, sygnał wyjściowy, dopasowanie obudowy oraz dokładność kalibracji.
Dlaczego typ silnika decyduje o odpowiednim mierniku przepływu powietrza
Jak czujnik masy przepływającego powietrza mierzy napływające powietrze

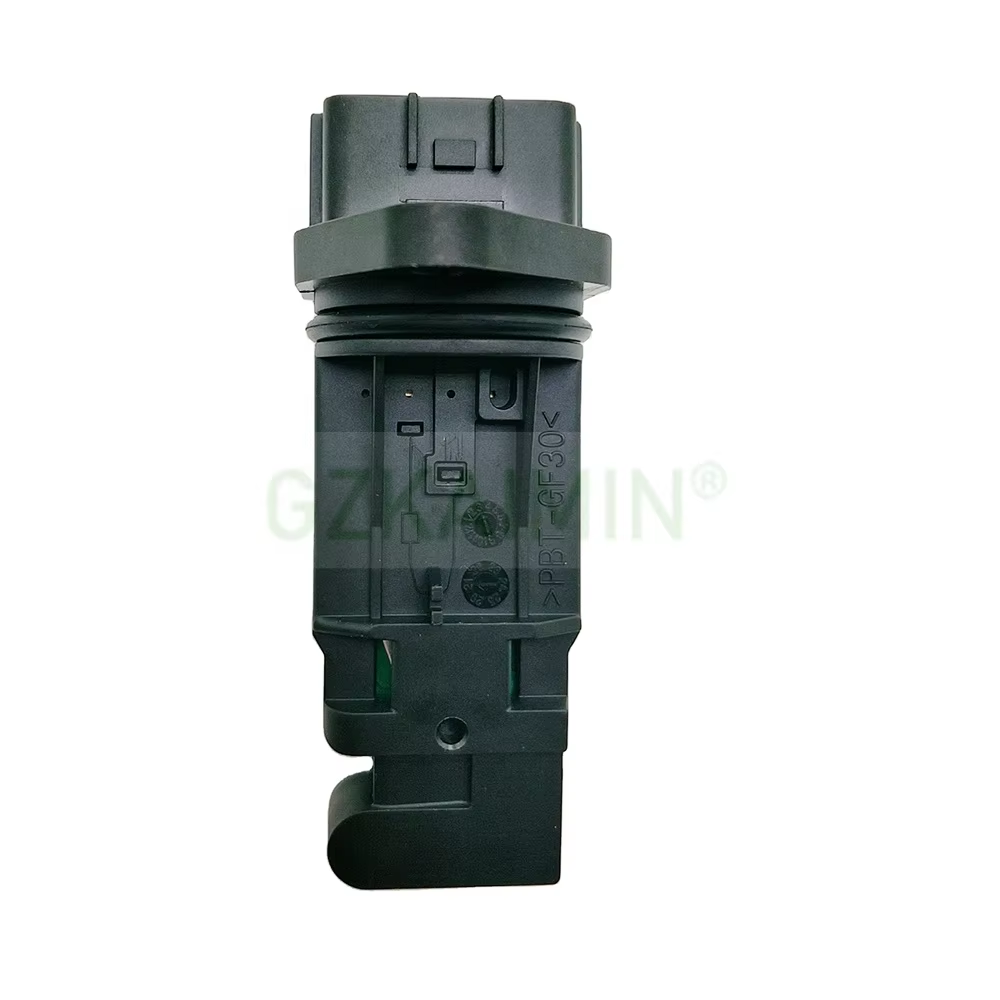

Miernik przepływu powietrza, często nazywany czujnikiem MAF (mass airflow sensor), znajduje się w układzie dolotowym między filtrem powietrza a przepustnicą. Jego podstawowym zadaniem jest pomiar masy powietrza wpływającego do silnika, a nie tylko jego objętości, ponieważ gęstość powietrza zmienia się wraz z temperaturą i ciśnieniem. Większość takich urządzeń wykorzystuje podgrzewany element pomiarowy — platynową grzałkę drucianą lub siatkę grzałkową typu hot-film — która ochładza się przy przepływie powietrza. Moduł sterujący odczytuje natężenie prądu potrzebnego do utrzymania tego elementu w stałej temperaturze, a następnie przelicza je na wartość przepływu masy.
Wymagania układu dolotowego: benzyna kontra olej napędowy
Silniki benzynowe opierają się na precyzyjnym stosunku powietrza do paliwa w pobliżu spalania stechiometrycznego, dlatego pomiar przepływu masy powietrza bezpośrednio określa szerokość impulsu wtryskiwaczy. Silniki wysokoprężne pracują w nadmiarze powietrza i wykorzystują ten czujnik głównie do ograniczania dymienia oraz kontroli ciśnienia doładowania, a nie do dawkowania paliwa. Ta różnica wpływa na wybór odpowiedniego typu miernika przepływu powietrza. Miernik przepływu powietrza przeznaczony do silników wysokoprężnych często toleruje większe pulsacje i mgiełkę olejową pochodzącą z wentylacji kartera, podczas gdy jednostki do silników benzynowych wymagają czystszej i bardziej stabilnej przepływu. Dostosowanie typu elementu pomiarowego do strategii spalania zapobiega niestabilnym sygnałom wyjściowym czujnika. Pojemność skokowa silnika oraz zastosowanie turbodoładowania dodatkowo zmieniają wymagany zakres pomiarowy, dlatego nominalna przepustowość miernika powinna przekraczać szczytowe zapotrzebowanie z zapasem.
Sygnał wyjściowy — analogowy, cyfrowy, druciany, cienkowarstwowy
Analogowy sygnał napięciowy i mapowanie w ECU
Tradycyjne konstrukcje mierników przepływu powietrza wysyłają zmienny sygnał analogowy w postaci napięcia, zwykle rosnący od około jednego wolta na biegu jałowym do ok. pięciu woltów przy pełnym obciążeniu. Jednostka sterująca silnikiem (ECU) porównuje ten sygnał z przechowywaną mapą kalibracji, aby obliczyć wymaganą ilość paliwa. Jeśli zamieniany element wykorzystuje inną krzywą skalowania, ECU odbiera fałszywe dane dotyczące przepływu powietrza i koryguje mieszankę. Zawsze sprawdzaj typ wyjścia oraz zakres napięć przed złożeniem zamówienia. Porównaj numer części z oryginalnym numerem wyposażenia fabrycznego (OE), aby uniknąć czujnika z niekompatybilną elektroniką. Woltomierz oraz skaner diagnostyczny pomagają potwierdzić, że pomiary na biegu jałowym i przy całkowicie otwartej przepustnicy zgadzają się z opublikowaną krzywą, zanim pojazd wróci do eksploatacji.
Technologie cyfrowe i cienkowarstwowe
Nowe rodziny czujników przepływu powietrza wykorzystują sygnał częstotliwościowy lub cyfrowy (np. sygnał prostokątny lub komunikat sieci CAN), zamiast zwykłego sygnału analogowego. Elementy cienkowarstwowe rozprowadzają ciepło na cienkiej podstawie ceramicznej, co zapewnia szybszą odpowiedź i większą odporność na zanieczyszczenia niż cienki drut platynowy. Standard terminologii SAE J1930 ujednolica te opisy diagnostyczne, ułatwiając technikom dobór odpowiedniego modułu. Wybierz technologię, dla której zaprojektowano daną platformę silnikową; zamiana obudowy z drutem grzejnym w aplikacji z elementem cienkowarstwowym zwykle kończy się generowaniem kodów błędów.
Dopasowanie obudowy, kołnierza i kalibracji
Dopasowanie fizyczne obudowy i kołnierza
Nawet idealnie dobrany przepływomierz powietrza zawodzi, jeśli nie da się go zamocować w rurze ssącej. Średnica obudowy, układ kołnierza oraz kierunek gwintu muszą być zgodne z oryginalnym układem przewodu. Niektóre japońskie i europejskie platformy wykorzystują obudowę typu „wkładana”, podczas gdy amerykańskie ciężarówki często wymagają kołnierza śrubowego. Luźny lub niestandardowy kołnierz powoduje niewymierzony przeciek powietrza, który całkowicie uniemieżnia czujnik. Zmierz średnicę otworu, sprawdź sposób mocowania oraz potwierdź kształt łącznika przewodu przed zakupem. Norma ISO 1585 odnosi się do związanych warunków badań silników, zakładając prawidłowe uszczelnienie przewodu ssącego.
Kalibracja i skalowanie
Kalibracja przekształca surowy sygnał w użyteczną wartość przepływu masy. Dwa czujniki o identycznych obudowach mogą mieć różne skalowania, jeśli zostały przypisane do innego przemieszczenia. ECU integruje odczyt przepływu powietrza z temperaturą powietrza dolotowego oraz ciśnieniem barometrycznym, aby ustalić końcowe dozowanie paliwa. Przy wymianie należy preferować jednostkę zaprogramowaną dokładnie dla danego kodu silnika. Standard IEC 60068 określa procedury testów środowiskowych oceniających trwałość elementu czujnikowego pod wpływem temperatury i drgań. Ręczna rekompensacja niezgodnego elementu jest nierealna w większości warsztatów i niesie ryzyko długotrwałych błędów korekcyjnych. Zapisz numer starego elementu oraz kod silnika w zleceniu naprawy, aby zapewnić spójność i śledzalność przy przyszłych wymianach.
Przypadki praktyczne i porady zakupowe
Przypadek warsztatowy z nieprawidłowym czujnikiem MAF
Warsztat floty zamontował w furgonie z silnikiem benzynowym przepływomierz powietrza przeznaczony do silnika wysokoprężnego, który miał identyczny kształt obudowy. Pojazd uruchamiał się i pracował na biegu jałowym, ale kierowcy zgłaszali wahania mocy pod obciążeniem oraz trwałą usterkę wskazującą na ubogą mieszankę. Diagnoza wykazała, że sygnał z czujnika wzrastał zbyt wolno w stosunku do kalibracji dla silnika benzynowego, przez co sterownik silnika (ECU) nadmiernie wzbogacał mieszankę. Wymiana przepływomierza na odpowiedni model dla silnika benzynowego przywróciła płynne przyspieszanie i usunęła kod usterki już po jednej jeździe testowej. Przypadek ten pokazuje, dlaczego wybór odpowiedniego przepływomierza powietrza zależy przede wszystkim od typu silnika, a nie od podobieństwa wizualnego.
Inspekcja, zakup i konserwacja
Zakup miernik przepływu powietrza zgodnie z oryginalnym wyposażeniem pojazdu, a nie wyłącznie na podstawie wyglądu. Przed montażem sprawdź element pomiarowy pod kątem obecności warstwy oleju lub pyłu, ponieważ zanieczyszczenia zakłócają odczyty. Używaj czystego i suchego przewodu oraz unikaj naciskania kruchej siatki. Podczas serwisu nigdy nie stosuj środków czyszczących zawierających rozpuszczalniki uszkadzające warstwę cienkiej grzałki. Po instalacji ponownie sprawdź uszczelkę montażową, aby zapobiec dopływowi niepomierzonego powietrza. Zgodny i dobrze konserwowany układ zapewnia stabilne korekty dawkowania paliwa oraz dłuższą żywotność w zastosowaniach benzynowych i wysokoprężnych.
Dobór odpowiedniego przepływomierza powietrza zaczyna się od typu silnika, obejmuje rodzaj sygnału wyjściowego i obudowy, a kończy się zweryfikowaną kalibracją. Jednostki benzynowe i wysokoprężne różnią się konstrukcją elementu pomiarowego, skalowaniem oraz odpornością na zanieczyszczenia – dlatego wizualne dopasowanie nigdy nie zastąpi poprawnej specyfikacji. Postępowanie zgodnie z powyższymi krokami zapewnia stabilność korekty paliwa, chroni katalizator i pozwala uniknąć powtarzających się diagnoz. Zakup u dostawcy oferującego udokumentowane testy oraz przejrzyste dane dotyczące dopasowania zmniejsza ryzyko dostarczenia nieodpowiedniego elementu do warsztatu.
Najczęściej zadawane pytania
Pytanie
Jakie objawy występują przy błędnych odczytach przepływu masy powietrza?
Odpowiedź: Nieprawidłowe odczyty przepływu powietrza powodują niestabilne obroty jałowe, wahania przy przyspieszaniu oraz zapalenie się lampki kontrolnej silnika. Licznik przepływu powietrza podający błędne wartości zmusza jednostkę sterującą (ECU) do niepoprawnego obliczania ilości paliwa, co prowadzi do nadmiernie bogatej lub ubożej mieszanki. Kierowcy zauważają słabe reakcje na naciskanie pedału gazu oraz zwiększone zużycie paliwa. Czyszczenie rzadko naprawia uszkodzony lub nieodpowiedni czujnik. Skutecznym rozwiązaniem jest wymiana na poprawnie dobrany czujnik przeznaczony konkretnie dla danej platformy silnika oraz wyzerowanie zapamiętanych korekcji.
Pytanie
Dlaczego jednostki benzynowe i wysokoprężne różnią się od siebie?
Odpowiedź: Silniki benzynowe dozują paliwo na podstawie wartości przepływu powietrza, aby utrzymać stosunek mieszanki bliski stechiometrycznemu, podczas gdy silniki wysokoprężne wykorzystują ten sygnał do regulacji doładowania i kontroli dymienia w warunkach spalania ubożego. Element pomiarowy, skalowanie oraz odporność na zanieczyszczenia zależą od tych różnych funkcji. Czujnik zaprojektowany dla jednego typu silnika rzadko spełnia wymagania drugiego. Dobór czujnika odpowiedniego dla typu silnika zapobiega występowaniu kodów usterki oraz niestabilnym korekcjom dawkowania paliwa przez cały okres eksploatacji.
Pytanie
W jaki sposób identyfikuje się właściwy typ sygnału?
Odpowiedź: Sprawdź listę oryginalnych urządzeń pod kątem stylu wyjścia, a następnie porównaj z multimetrem lub skanerem diagnostycznym. Jednostki analogowe wykazują wzrost napięcia od niskiego do wysokiego wraz ze wzrostem obciążenia, podczas gdy wyjścia cyfrowe lub częstotliwościowe wymagają kompatybilnego ECU. Przed zakupem potwierdź układ złącza i rozmieszczenie pinów. Niezgodny typ sygnału nie może zostać naprawiony poprzez strojenie i zwykle wymaga zamiany na odpowiednią część.
Pytanie
Czy przepływomierz do silnika wysokoprężnego może być stosowany w silniku benzynowym?
Odpowiedź: Niektóre jednostki do silników wysokoprężnych i benzynowych mają podobny kształt obudowy, ale kalibracja oraz zachowanie elementu są różne. Zastosowanie przepływomierza do silnika wysokoprężnego w silniku benzynowym często powoduje opóźnioną reakcję czujnika oraz błędy związane z ubogą mieszanką, co potwierdzają przypadki z warsztatów. Podobieństwo wizualne nigdy nie gwarantuje zgodności. Zawsze sprawdzaj kod silnika oraz opublikowane specyfikacje. Bezpiecznym podejściem jest wybór dokładnie tej jednostki, dla której dana platforma została zaprojektowana.
Pytanie
Które kroki kontroli chronią nowy czujnik?
Odpowiedź: Przed montażem sprawdź element czujnika pod kątem obecności warstwy oleju, pyłu lub uszkodzeń spowodowanych rozpuszczalnikiem oraz upewnij się, że uszczelka montażowa jest czysta, aby zapobiec dopływowi niepomierzonego powietrza. Używaj suchego i nienaruszonego przewodu złącza oraz unikaj dotykania delikatnej siatki. Po zainstalowaniu ponownie sprawdź szczelność uszczelki. Zakup części od dostawcy udokumentowanego testami i posiadającego przejrzyste dane dotyczące dopasowania zmniejsza ryzyko dostarczenia nieodpowiedniej części do warsztatu.
